استوارت به این فکر می کند که آیا راهی برای ایجاد نمودارهای Venn در اکسل وجود دارد یا خیر. او نتوانست آن را به عنوان یک گزینه نمودار در برنامه بیابد، اما فکر کرد که آیا راه حل ممکنی وجود دارد تا نمودار ون مستقیماً بر روی داده ها در یک کاربرگ کار کند.
نمودار ون نوعی نمودار است که اغلب در تئوری مجموعه ها استفاده می شود - مجموعه های مختلف داده و نحوه ارتباط آنها با یکدیگر را از طریق قسمت های متقاطع دایره ها نشان می دهد. بررسی سریع انواع نمودارهایی که اکسل می تواند ایجاد کند نشان می دهد که استوارت درست است—هیچ انتخابی برای ایجاد نمودار ون وجود ندارد.
با این حال، می توانید یک نمودار ون را با استفاده از ابزارهایی که اکسل ارائه می دهد، تقریب بزنید. اگر خیلی به دقت علاقه ندارید، می توانید از ابزارهای ترسیم در برنامه برای ترسیم دایره ها، اندازه و قالب بندی آن ها به روشی که می خواهید استفاده کنید، و سپس آنها را در صورت لزوم روی هم قرار دهید. سپس می توانید متنی را به نقاشی اضافه کنید تا قسمت های مختلف نمودار را برچسب گذاری کنید.
با استفاده از نمودار حبابی (یکی از انواع نموداری که اکسل ارائه می کند) می توان نمایش دقیق تری را برای ترسیم نواحی به دست آورد. تنها کاری که باید انجام دهید این است که نقاط داده ای را محاسبه کنید که مرکز هر دایره و اندازه دایره ها را نشان می دهد. به عنوان مثال، ممکن است برای سه دایره در نمودار به چیزی شبیه به این برسید:
| محور X |
|
محور Y |
|
اندازه |
| 5.00 |
|
7.00 |
|
90 |
| 6.45 |
|
5.50 |
|
120 |
| 5.00 |
|
5.00 |
|
77 |
اینکه چگونه داده های خود را در قالبی مناسب برای نمودار حبابی قرار می دهید (البته) به ویژگی های داده شما بستگی دارد.
در نهایت، می توانید به قابلیت های Smart Art اکسل اعتماد کنید. این مراحل را دنبال کنید:

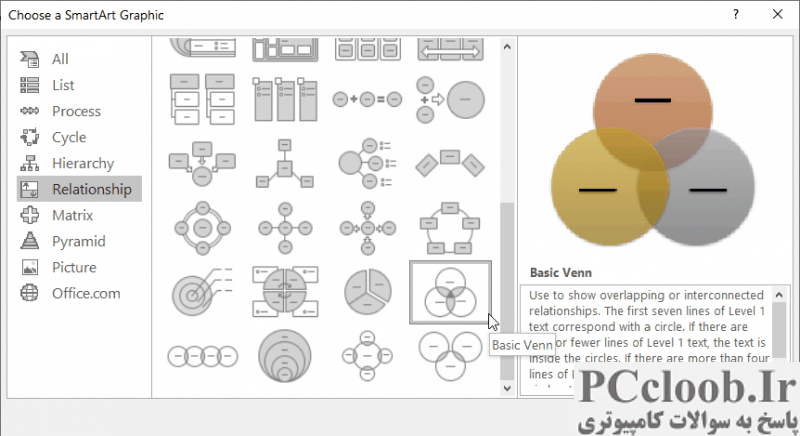

شکل 1. کادر محاوره ای Choose a SmartArt Graphic.
- زبانه Insert روبان را نمایش دهید.
- روی ابزار SmartArt در گروه تصاویر کلیک کنید. اکسل کادر محاوره ای Choose a SmartArt Graphic را نمایش می دهد.
- در سمت چپ کادر محاوره ای روی Relationship کلیک کنید. اکسل انواع SmartArt نمایش داده شده در کادر محاوره ای را تغییر می دهد. (شکل 1 را ببینید.)
- گزینه Basic Venn diagram موجود در بخش مرکزی کادر گفتگو را انتخاب کنید. (ممکن است برای دیدن آن لازم باشد کمی به پایین اسکرول کنید.)
- روی OK کلیک کنید. اکسل شی SmartArt را در کاربرگ شما قرار می دهد.
- از کنترل های موجود در برگه Design برای تأثیرگذاری بر قالب و محتوای شی SmartArt استفاده کنید.
اطلاعات بیشتر در مورد ایجاد نمودار Venn با استفاده از SmartArt را می توانید در این سایت مایکروسافت پیدا کنید:
http://go.tips.net/venn
باید بدانید که ایجاد نمودار Venn با استفاده از SmartArt بسیار شبیه به ایجاد یک نمودار با استفاده از ابزارهای ترسیم موجود در اکسل است. در هر صورت، اندازه و موقعیت دایره ها بر اساس داده های کاربرگ شما نیست. در عوض، آنها فقط تقریبی هستند بر اساس نحوه ترسیم عناصر.
